CONNETTORI PER AGHI MONOUSO CONCENTRICI

Gli agoelettrodi monouso concentrici richiedono degli specifici cavi di collegamento per il loro impiego.

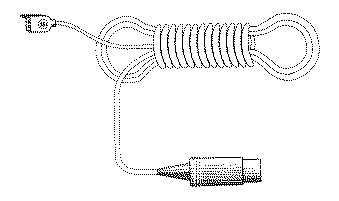

Vista del connettore CNU2DIN

 CNU2DIN: Cavo di collegamento necessario alla connessione tra l'agoelettrodo e la testina preamplificatrice dell'elettromiografo. L'aggancio verso l'ago è costituito da un corpo in MOPLEN pressofuso contenente i due contatti maschi dorati. Il cavo esce quindi lateralmente rispetto alla cannula dell'ago. Il connettore è a montaggio irreversibile, e non consente involontarie inversioni del collegamento elettrico durante l'inserimento dell'agoelettrodo. Il cavetto è molto flessibile, con una schermatura totale a calza di rame appositamente progettata per dare un bassissimo rumore indotto.
La lunghezza del filo di collegamento è normalmente di mm. 1000. A richiesta è possibile avere una lunghezza di mm. 1200.

La terminazione lato elettromiografo è costituita da un connettore metallico tipo DIN a 5 poli 240°. Attenzione che su taluni elettromiografi non standard la piedinatura è invertita e questo fatto può comportare la presenza di disturbi elettromagnetici sul tracciato. In tal caso specificare marca e modello dell'elettromiografo.

CNU2LN: Cavo di collegamento a basso rumore con schermature separate. Il segnale raccolto dall'ago viene inviato all'elettromiografo mediante due cavi ad altissima schermatura e completamente isolati tra di loro. I due cavi sono racchiusi in una guina in silicone bianco extraflessibile. Il connettore di uscita è un connettore di tipo DIN a 5 poli su 240° con corpo metallico.

Vista del connettore CNU2D2

 CNU2D2: Cavo di collegameto simile al CNU2DIN; si differanzia per avere tre plug di yscita da mm. 2 al posto del connettore DIN. A causa del tratto di cavo libero da schermatura necessario per il collegamento all'elettromiografo, questo tipo di connessione è molto sensibile ai disturbi elettromagnetici presenti nell'ambiente. Si consiglia quindi di usare questo cavo solo se sulla testina dell'EMG non è presente l'attacco DIN o per speciali esigenze di utrilizzo.

CODICE dei COLORI:

Plug NERO = connesso al nucleo interno (attivo)

Plug ROSSO = connesso alla cannula (riferimento)

Plug VERDE o GIALLO = massa protettiva
