CONNETTORI PER ELETTRODI MONOPOLARI
CON ATTACCO DOPPIO
Elettrodi usati in modo bipolare per sensitive usando il cavo CNU3DIN |

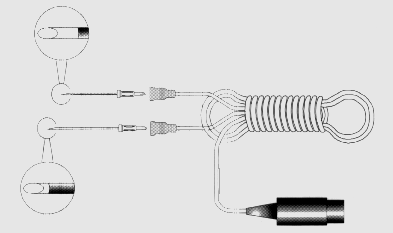

CNU3DIN: Cavo di collegamento schermato, adatto a
ricevere due elettrodi monopolari contemporaeamente. Il cavo schermato
termina con un connettore DIN pentapolare. Sull'altro lato si divide in
due fili lunghi mm. 130 recanti gli attacchi per gli elettrodi
monopolari.
Lunghezza standard del cavo mm. 1200. Altre misure a richiesta. La schermatura e la ridotta lunghezza dei fili liberi consentono una registrazione esente da disturbi. Adatto per la rilevazione dei potenziali sensitivi. |
Connettore CNU3D2 |

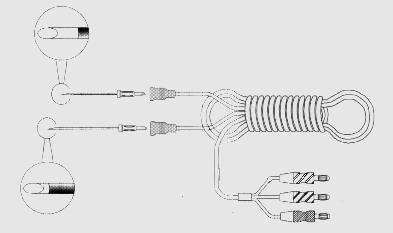

CNU3D2: Cavo di collegamento simile al CNU3DIN; si
differenzia per avere tre plug da mm. 2 al posto del connettore
DIN.
CODICE dei COLORI: Plug NERO = Connesso al terminale blu (attivo) Plug ROSSO = Connesso al terminale rosso (riferimento) Plug VERDE o GIALLO = massa protettiva |
