Stimolatore modello STIM25xx
con piazzola emisferica
Collegamenti ellettrici:
Plug Nero = - negativo (attivo)
Plug Rosso = + positivo (riferimento)

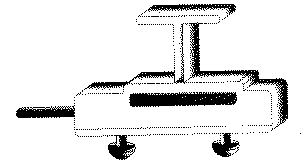

Elettrodo concepito per la stimolazione di superficie, costituito da un corpo plastico da cui fuoriescono 2 piazzole sferiche in acciaio inossidabile su cui č possibile fissare un garza bagnata di soluzione salina.
E' disponibile anche una versione a feltro intercambiabile. In questo caso le piazzole sono sagomate a forma di tazza cilindrica rovesciata, su cui viene inserito con una lieve pressione il dischetto di feltro. L'elettrodo puņ essere fissato con una striscia di velcro passante, oppure semplicemente tenuto in mano.
Il cavo, lungo mm. 1500, termina con plug a scelta o, a richesta, con connettore DIN. In tal caso occorre specificare la marca ed il modello dello stimolatore su cui va collegato.
NOTA: Sostituire ad xx l'appropriato codice cavo-plug come indicato nella seguente tabella:
| CODICE | TIPO DI PLUG |
| D2 | mm. 2 |
| D1 | protetto mm. 1,5 |
| D4 | mm. 4 |
| DN | presa DIN pentapolare |
